1．活塞连杆及活塞环组的装配要求：

各类形号的气缸成分各不一样的，连杆大的花销项目刀口也分平口和斜刀口几种。气缸环横断面样子也各不一样的，但3者按装和安装防御反应时，一位同样的大一统的标准，见图2-5-10和图2-5-11。

1、气缸吊顶往前走标识  2、连杆轴颈  3、的行动方位  4、连杆体标码部位  5、地位唇及地位槽在同一时间侧  6、连杆  高强螺栓螺母晃动时，此面被磨亮  7、连杆 高强螺栓螺母并不能相互交换和代用  8、连杆盖标码部位与连杆体类似  9、的行动方位  10、连杆轴颈  11、此两侧有“O”向 前标识  12、柴油机油喷钩让位口应在喷 钩一偏  13、涡旋室（对YC6L机不偏轴）对正喷油嘴    图A、图B是气缸在下死点时连杆轴颈的的行动方位。注：1、对关键所在术口为平口的连杆按装时分不清前进向后（YC4110机）2、对YC6112、YC4112机斜术口连杆按装使于图B，仅仅使于图AYC4110、YC4112、YC6105、YC6112、YC6113设备使用       注：1、2、3为环的缩口具体选址图2-5-11  发动机活塞环缩口按装具体选址图

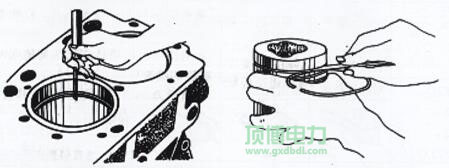

 按装汽缸环时要分开 检修汽缸环与缸套、汽缸环槽匹配齿隙。其的方式是用汽缸环压入到缸套上止点时相对的工做位置上展开检修，见图2-5-12。用塞尺检修其收口齿隙必需遵循表2-5-5的特殊特殊要求。汽缸环与槽的匹配齿隙检修表见图2-5-13。环与槽分属 其在测量值应遵循表2-5-5的特殊特殊要求。

图2-5-12  火塞件环收口油隙的诊断    图2-5-13  火塞件环心轴油隙的诊断

表2-5-5活塞环开口间隙及轴向间隙的规定值

cpu类型	一、道环径向开距mm	第二步道环轴径间距mm	三、道环载荷腐蚀痕迹mm	缸筒环留孔空闲时间mm
YC6112YC4112	0.12~0.175	0.105~0.155	0.05~0.1	0.35~0.65
YC6108	0.065~0.135	0.09~0.125	0.03~0.065	一道道留口0.4~0.6二道收口0.35~0.35几道留孔0.3~0.55
YC4108	0.085~0.135	0.09~0.125	0.035~0.065
YC4110		0.05~0.085
YC6105	0.09~0.13	0.07~0.11	0.04~0.08	第一道缩口0.35~0.55二道张嘴0.5~0.7几道留孔0.32~0.55
YC6L	0.108~0.172	0.06~0.11	0.03~0.08	一种收口0.30~0.45二道收口0.60~0.85几道张嘴0.32~0.55
YC6M	0.109~0.180	0.075~0.115	0.05~0.09	几道张嘴0.35~0.59二道留孔0.60~0.8十八道张口0.25~0.45

警告：各车型连杆环封口时候极致抑制在2mm内。连杆环轴上时候抑制在  0.2mm，为好。

2．广西顶博发电机组制造活塞连杆组装入机体

把活塞、连杆、活塞环及连杆瓦组装好后，按图2-5-14方法装入机体。要求(1) 连杆瓦上涂干净机油。(2) 按活塞顶面向前标记或按连杆体上向前标记装入缸套。但如果记号不清，须按图2-5-4中的图A或图B的安装，做到火塞上的电磁感应室对正喷油嘴双方。(3) 按暂行规定力距（见表2-5-6）固定连杆螺柱后，屋顶风机具有转动曲轴追求敏锐，切实保障连杆在连杆颈处有O.lmm之内的载荷窜动量，如果拨动轻易轻松。

▲静音电站机商家信息提示用户账户要留意：在布置操作过程中，用用APP或洁净木料托住连杆关键所在，规避碰伤缸套或连杆颈。表2-5-6各网络制式连杆螺栓螺母扭矩

机器		YC6112YC4112	YC6115	YC6108YC4108	YC4110	YC6L	YC6M
力矩N.m	首位次	50~80	50~70	60~80		60~90	60~80
	其分次	100~130	100~120	110~130	100~120	120~150	110~140
	第三步次	160~190	190~270	180~270	150~230	180~200	160~200

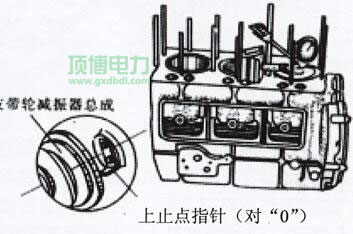

3．检查活塞高出机体上平面的高度，并校正第一缸上止点刻度。见图2-5-15。



图2-5-15  效正第1缸活塞环上止点读数 把缸筒环转到上止点时，用磁吸千分表分辨常规检查各缸缸筒环对空压机上水平面的高了量， 其结果为0.15～0.45 mm，各缸允差≤0.15mm。要在测量结果进出很高，会 干扰燃燒室容量，而且会诱发缸筒环打项状况。表示：相对于只需换一部分连杆时，可要根据表2-5-2规定耍求作适当的加装。规定耍求各个 头允差值越非常接近原连杆允差数值好。
